麻花鉆頭

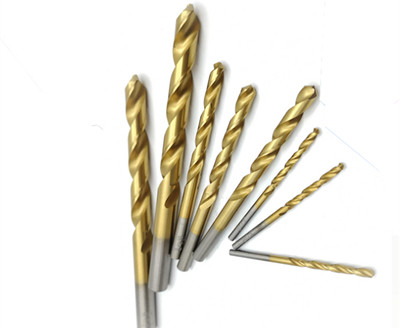

  麻花鉆是通過其相對固定軸線的旋轉切削以鉆削工件的圓孔的工具。因其容屑槽成螺旋狀而形似麻花而得名。螺旋槽有2槽、3槽或更多槽，但以2槽常見。麻花鉆可被夾持在手動、電動的手持式鉆孔工具或鉆床、銑床、車床乃至加工上使用。鉆頭材料一般為高速工具鋼或硬質合金。

（1）螺旋角β 螺旋角是鉆頭螺旋槽上最外圓的螺旋線展開成直線后與鉆頭軸線的夾角。由于螺旋槽上各點的導程相同，因而鉆頭不同直徑處的螺旋角是不同的，外徑處螺旋角最大，越接近螺旋角越小。增大螺旋角則前角增大，有利于排屑，但鉆頭剛度下降。標準麻花鉆的螺旋角為18°～38°。對于直徑較小的鉆頭，螺旋角應取較小值，以保證鉆頭的剛度。

（2） 前角γOm 【由于麻花鉆的前刀面是螺旋面，主切削刃上各點的前角是不同的。從外圓到，前角逐漸減小。刀尖處前角約為30°，靠近橫刃處則為-30°左右。橫刃上的前角為-50°～-60°。

（3）后角αOm 【麻花鉆主切削刃上選定點的后角，是通過該點柱剖面中的進給后角αOm來表示的。柱剖面是過主切削刃選定點m，作與鉆頭軸線平行的直線，該直線繞鉆頭軸心旋轉所形成的圓柱面。αOm沿主切削刃也是變化的，越接近αOm越大。麻花鉆外圓處的后角α，通常取8°～10°，橫刃處后角取20°～25°。這樣能彌補由于鉆頭軸向進給運動而使主切削刃上各點實際工作后角減小所產生的影響，并能與前角變化相適應。

（4）主偏角κrm 主偏角是主切削刃選定點m的切線在基面投影與進給方向的夾角。麻花鉆的基面是過主切削刃選定點包含鉆頭軸線的平面。由于鉆頭主切削刃不通過軸心線，故主切削刃上各點基面不同，各點的主偏角也不同。當頂角磨出后，各點主偏角也隨之確定。主偏角和頂角是兩個不同的概念。

（5）鋒角2φ 鋒角是兩主切削刃在與其平行的平面上投影的夾角。較小的鋒角容易切入工件，軸向抗力較小，且使切削刃工作長度增加，切削層公稱厚度減小，有利于散熱和提高刀具耐用度；若鋒角過小，則鉆頭強度減弱，變形增加，扭矩增大，鉆頭易折斷。因此，應根據工件材料的強度和硬度來刃磨合理的鋒角，標準麻花鉆的鋒角2φ為118°

（6）橫刃斜角ψ 橫刃斜角是主切削刃與橫刃在垂直于鉆頭軸線的平面上投影的夾角。當麻花鉆后刀面磨出后，ψ自然形成。由圖3-5可知，橫刃斜角ψ增大，則橫刃長度和軸向抗力減小。標準麻花鉆的橫刃斜角約為50°～55°。
